刚浇筑完楼面混凝土发生裂缝是什么原因？

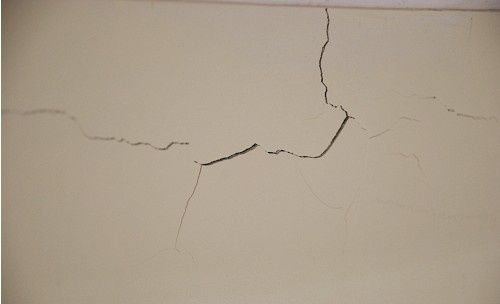

混凝土是由水泥、掺合料、外加剂与水配制的胶结材浆体将分散的砂、石子搅拌粘结在一起的工程常用材料，是一种多元、多相、分均匀的水泥基复合材料，弹性模量较高而抗拉强度较低，在受约束条件下只要发生少许收缩，产生的拉应力往往会大于该龄期混凝土的抗拉强度，导致混凝土开裂。现浇钢筋混凝土楼板出现裂缝是十分普遍的现象，是工程常见的质量通病，也是长期困扰建筑施工的一个难题。 其特点是：第一、具有广泛的普遍性。无论是砖混结构、框架结构还是剪力墙结构，由于近年来住宅结构施工周期缩短，劳务作业人员的技术素质下降，楼板结构裂缝成为多发性的质量问题。第二、危害性较大。楼板裂缝不仅对结构安全构成威胁，还会降低建筑物的整体性砼产生裂缝的几种原因？？
（1）砼的收缩。收缩是砼的一个主要特性，对砼的性能有很大影响。由于收缩而产生的微观裂缝一旦发展则有可能引起机构物的开裂、变形甚至破坏。
（2）温度应力。砼内的水泥在水化反应中发散出大量热量，使砼升温，并与外部气温形成一定温差，从而产生温度应力。其大小与温差有关，并直接影响到砼的开裂及裂缝宽度。
（3）配筋不足。配筋间距大、配筋率小的砼结构开裂多，无筋砼比有筋砼开裂多。钢筋的位置要正确，保护层过大或过小都可能导致砼开裂。
（4）砼材料及配合比。配合比设计不当直接影响砼的抗拉强度，是造成砼开裂不可忽视的原因。配合比不当指水泥用量过大、水灰比大、含砂率不适当、骨料种类不佳、选用外加剂不当等，这几个因素是互相关联的。
（5）养护条件。养护是使砼正常硬化的重要手段。养护条件对裂缝的出现有着关键的影响。在标准养护条件下，砼硬化正常，不会开裂，但只适用于试块或是工厂的预制件生产，现场施工中不可能拥有这种条件。现场砼养护越接近标准条件，砼开裂可能性就越小。
（6）施工质量。砼浇筑施工中，振捣不均匀，或是漏振、过振等情况，会造成砼离析、密实度差，降低结构的整体强度。砼内部气泡不能完全排除时，钢筋表面的气泡则会降低砼与钢筋的粘结力。钢筋若受到过多振动，则水泥浆在钢筋周围密集，也将大大降低粘结力。
扩展资料：
混凝土有多种分类方法，最常见的有以下几种：
一、按胶凝材料
1．无机胶凝材料混凝土，无机胶凝材料混凝土包括石灰硅质胶凝材料混凝土（如硅酸盐混凝土）、硅酸盐水泥系混凝土（如硅酸盐水泥、普通水泥，矿渣水泥，粉煤灰水泥、火山灰质水泥、早强水泥混凝土等）。
钙铝水泥系混凝土（如高铝水泥、纯铝酸盐水泥、喷射水泥，超速硬水泥混凝土等）、石膏混凝土、镁质水泥混凝土、硫磺混凝土、水玻璃氟硅酸钠混凝土、金属混凝土（用金属代替水泥作胶结材料）等。
2．有机胶凝材料混凝土。有机胶凝材料混凝土主要有沥青混凝土和聚合物水泥混凝土、树脂混凝土、聚合物浸渍混凝土等。 此外，无机与有机复合的胶体材料混凝土，还可以分聚合物水泥混凝土和聚合物辑靛混凝土。
二、按表观密度
混凝土按照表观密度的大小可分为：重混凝土、普通混凝土、轻质混凝土。这三种混凝土不同之处就是骨料的不同。
重混凝土是表观密度大于2500公斤/立方米，用特别密实和特别重的集料制成的。如重晶石混凝土、钢屑混凝土等，它们具有不透x射线和γ射线的性能；常由重晶石和铁矿石配制而成。
普通混凝土即是我们在建筑中常用的混凝土，表观密度为1950～2500Kg/立方米，主要以砂、石子为主要集料配制而成，是土木工程中最常用的混凝土品种。
轻质混凝土是表观密度小于1950公斤/立方米的混凝土。它又可以分为三类：
1．轻集料混凝土，其表观密度在800～1950公斤/立方米，轻集料包括浮石、火山渣、陶粒、膨胀珍珠岩、膨胀矿渣、矿渣等。
2．多空混凝土（泡沫混凝土、加气混凝土），其表观密度是300～1000公斤/立方米。泡沫混凝土是由水泥浆或水泥砂浆与稳定的泡沫制成的。加气混凝土是由水泥、水与发气剂制成的。
3．大孔混凝土（普通大孔混凝土、轻骨料大孔混凝土），其组成中无细集料。普通大孔混凝土的表观密度范围为1500～1900公斤/立方米，是用碎石、软石、重矿渣作集料配制的。轻骨料大孔混凝土的表观密度为500～1500公斤/立方米，是用陶粒、浮石、碎砖、矿渣等作为集料配制的。
三、按定额
1．普通混凝土。普通混凝土分为：普通半干硬性混凝土，普通泵送混凝土和水下灌注混凝土，他们每个又分为：碎石混凝土和卵石混凝土；
2． 抗冻混凝土。抗冻混凝土分为：抗冻半干硬性混凝土，抗冻泵送混凝土，他们每个又分为：碎石混凝土和卵石混凝土。
四、按使用功能
结构混凝土、保温混凝土、装饰混凝土、防水混凝土、耐火混凝土、水工混凝土、海工混凝土、道路混凝土、防辐射混凝土等。
五、按施工工艺
离心混凝土、真空混凝土、灌浆混凝土、喷射混凝土、碾压混凝土、挤压混凝土、泵送混凝土等。
六、按配筋方式
素（即无筋）混凝土、钢筋混凝土、钢丝网水泥、纤维混凝土、预应力混凝土等。
七、按拌合物
干硬性混凝土、 半干硬性混凝土、塑性混凝土、流动性混凝土、高流动性混凝土、流态混凝土等。
八、按掺和料
粉煤灰混凝土、硅灰混凝土、矿渣混凝土、纤维混凝土等。
另外，混凝土还可按抗压强度分为：低强混凝土（抗压强度小于30MPa）、中强度混凝土（抗压强度30-60Mpa）和高强度混凝土（抗压强度大于等于60MPa）；按每立方米水泥用量又可分为：贫混凝土（水泥用量不超过170kg）和富混凝土（水泥用量不小于230kg）等。
混凝土养护期间，应重点加强混凝土的湿度和温度控制，尽量减少表面混凝土的暴露时间，及时对混凝土暴露面进行紧密覆盖（可采用蓬布、塑料布等进行覆盖），防止表面水分蒸发。暴露面保护层混凝土初凝前，应卷起覆盖物，用抹子搓压表面至少二遍，使之平整后再次覆盖，此时应注意覆盖物不要直接接触混凝土表面，直至混凝土终凝为止。
混凝土的蒸汽养护可分静停、升温、恒温、降温四个阶段，混凝土的蒸汽养护应分别符合下列规定：
（1）静停期间应保持环境温度不低于5℃，灌筑结束4～6h且混凝土终凝后方可升温。
（2）升温速度不宜大于10℃/h。
（3）恒温期间混凝土内部温度不宜超过60℃，最大不得超过65℃，恒温养护时间应根据构件脱模强度要求、混凝土配合比情况以及环境条件等通过试验确定。
（4）降温速度不宜大于10℃/h。
参考资料：百度百科-混凝土
谁知道柱子模板安装的垂直度的上下允许偏差值是多少？我记得好像是8mm，谁能给个确切的答案？
是8mm，依据《混凝土结构工程施工质量验收规范》(GB 50204—2002)对现浇及预制装配的混凝土结构构件施工允许偏差作了具体的规定。
对现浇混凝土结构墙柱构件的垂直度允许偏差，以层间高度进行控制。
1、层高≤5m时，层间垂直度偏差分别不能大于8mm。
2、层高>5m时，层间垂直度偏差分别不能大于10mm。
扩展资料：

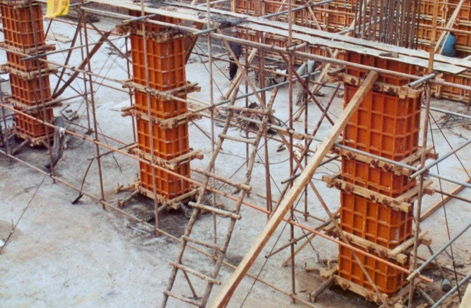

柱模板施工质量要求
1、柱模安装前应按设计图弹出柱子边线，框定模板边，校正钢筋位置，钢筋上部宜采用钢管架固定，保证钢筋位置正确。柱模夹箍规格及间距应经过计算选用，柱子四角用拉杆和支撑固定。
2、安装柱模时，应随时支撑回定，防止倾覆；支设高度在3米以上的柱模板，四周应设斜撑，并应设立操作平台，低于3米的可用马凳操作。
3、支设悬挑阳台及外挑窗模板时，应按支架设计的要求设置足够的模板支撑。在未达到设计强度前，不得拆除悬挑的模板支撑。不得在阳台上面集中堆放超重材料。模板支架应有足够的承载力、刚度、稳定性及抗倾能力。
参考资料：百度百科-混凝土结构工程施工质量验收规范
