UG10.0出2D图第二张出完第一张没数据了

作者:337调查站2024-02-18 16:30:24

ug保存后打开没有参数了怎么恢复过来?

很高兴能为你解答:

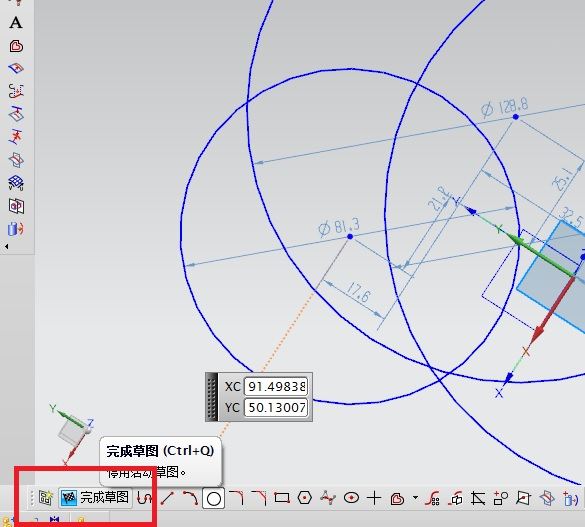

  1. 这张是草图,在草图界面里绘制的,当你点击下方完成按钮,即生成图形,双击草图(你绘制的那个图案),回到草图页面,可以看到尺寸。

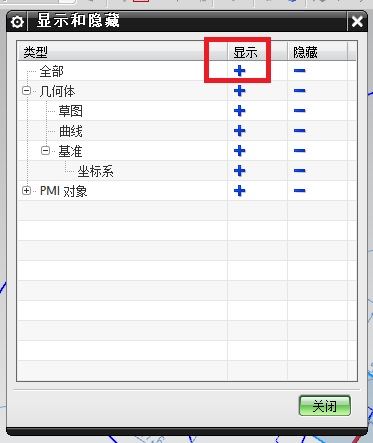

  2. 误隐藏了草图的尺寸,快捷键Ctrl+w,点击全部显示+,就能看到全部被隐藏的物体或者尺寸了。


我用UG10.0导CAD、连续导了几个图、但是有两个出现了如图的问题,这是什么问题怎么解决?

用UG10.0导图前,确认下是不是忘记保存了当前做好的视图,通常出现用CAD打开UG转出的图形,其为三维显示是因为你在用UG10.0导出DWG前,没有保存所致,这是细节,注意绘图的设计细节即可。

ug二维图在图纸上不显示

可能是制图的时候没有设置颜色,制图界面右击图框,设置线色,线宽UG10.0导出cad二维图纸,什么结果什么也不显示,是因为你的操作流程错误,或者是UG暂不支持cad的文件格式。

UG导出二维图出现问题

ug10.0可以直接导出DWG和DXF,我的10.0是可以直接导出这两种格式,线条和文字不会产生变化的。

ug导出的图为什么不完整

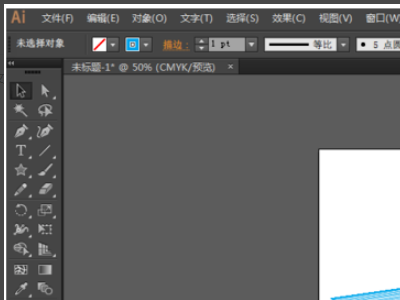

1、首先打开AI软件,创建文档建立画布并绘制内容图形,保证所画图形均在画布框内。

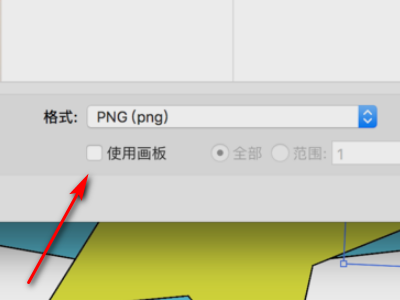

2、完成作图后将文件保存,在执行导出带有画板时的图形时,必须勾选“使用画板”不然会让图形不完整,在选中状态下保存导出。

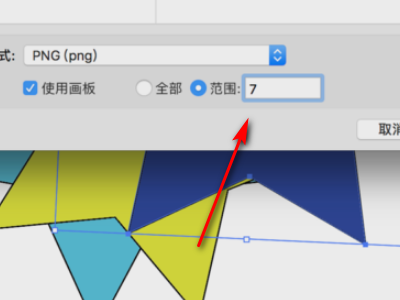

3、如果有多个画板且只需导出部分画板的,在使用画板后的范围输入框中输入需要导出的画板范围,直接输入数字即可。

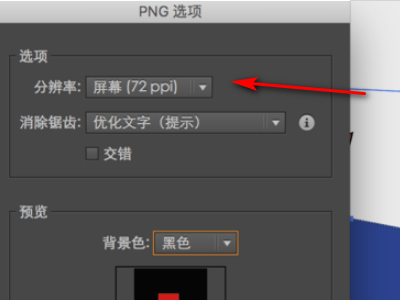

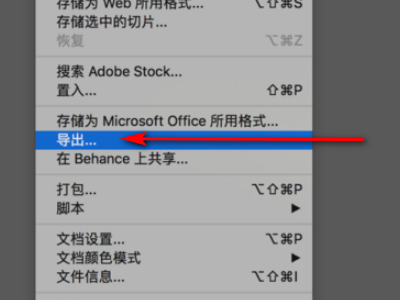

4、确定导出范围后,点击“导出”,会弹出导出文件的属性设置框,可以设置分辨率,然后再消除锯齿下可以增加导出文件的质量。

5、点击确定后,ai就会按照刚刚设置的属性进行导出了,在存储路径下打开导出的文件,会发现画布及画布内的内容都导出来了。
