caxa2018导高清图

作者:337调查站2023-12-06 12:15:54

caxa电子图板怎么输出JPG格式文件?

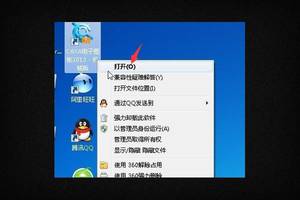

1、首先右键点击桌面CAXA电子图版软件图标,在弹出菜单中点击”打开“。

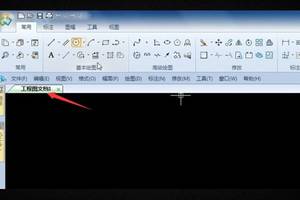

2、打开后CAXA,在编辑区域打开需要导出为JPG图片的工程图文档。

3、在空白黑色区域,选择定义图符,选择一种图像。

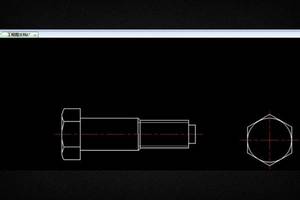

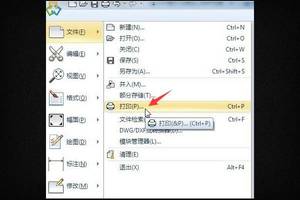

4、画好图形,选择文件>打印。

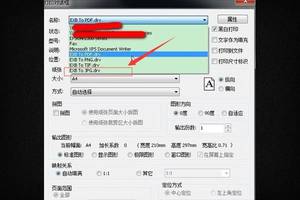

5、接着选择打印机,进行图像转换,此时选择EXB to JPG。

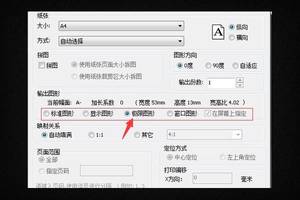

6、然后选择输出图形格式 为:极限图形,点击打印按钮即可将其导出为JPG格式文件。

如何将图片导入CAXA

打开图片---点编辑--复制图像。 打开CAXA----点编辑----选择性粘贴-----点位图-----点确定即可 要注意;是以背景的方式插入的,不能作为CAXA的图素编辑,当然放大缩小移动等还是可以的。 图片不能以CAXA图素的方式插入CAXA程序。

CAXA如何把画好的图生成图片形式

CAXA把画好的图生成图片形式方法: 1. 点文件--另存为-- X.BMP, 之后跳出的质量对话框选择"照片",确定。 2. 用WINDOWS图片和传真器查看打开BMP文件,选择另存为"JPG格式"即可。 CAXA电子图板是中国自主研发的一款cad制作软件,是使用人数最多的一款国产制图行业性软件。

如何将jpg格式图片导入caxa线切割

直接打开方法:打开caxa,点矢量化,然后选择文件类型为jpg,再选择JPG图片,确定就可以了。 转换方法:使用图像处理软件PS将jpg格式文件转换为BMP文件。然后,在caxa里面选高级曲线,里面有个位图矢量化,就可以导入bmp文件了。如需编程切割还需要对矢量化的图进行修补。

如何将CAXA电子图版的图转到EXCEL中并且图还很清楚?

把画好的图另存为图片格式(尺寸小的要放大一些,按白底黑字做)。再粘贴到EXCEL中,如果图片大可用修图片工具变小尺寸。
